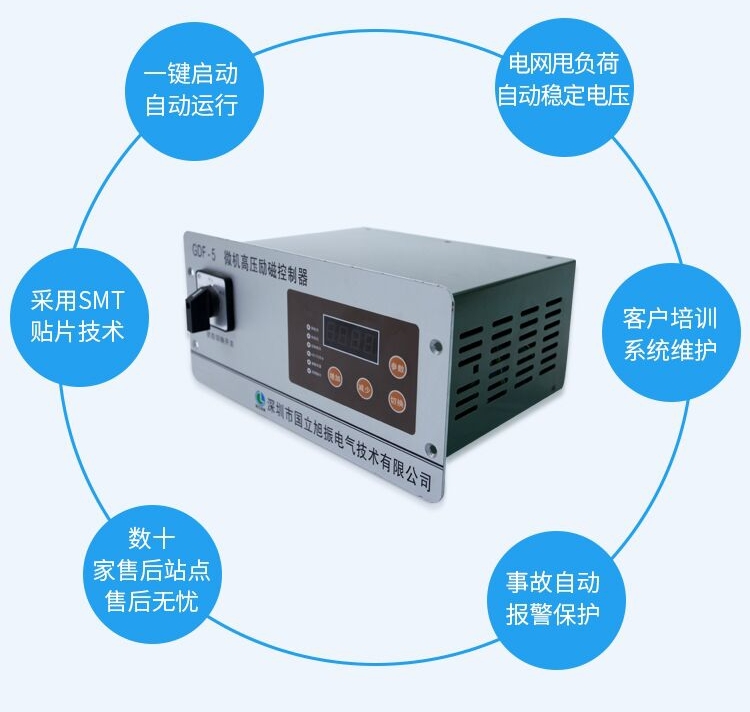

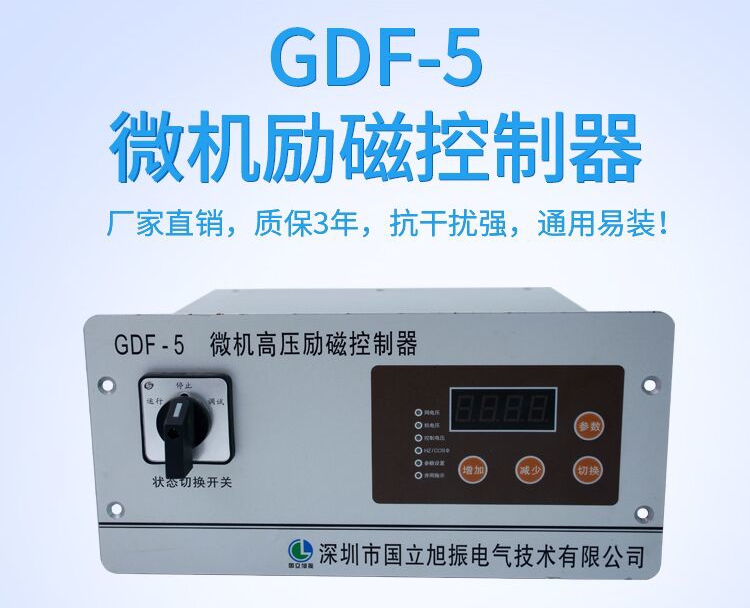

GDF-5微机高压励磁控制器
1.适用范围:
▲6300V或10500V高压发电机励磁控制系统。
▲适用于常见接法的励磁变压器，包括Y /△-11、Y / Y -12等三相励磁变压器。
▲整流主电路的接线形式为：可控硅“三相半控桥”励磁整流电路。
2. 输入信号：
▲电 流：串发电机定子C相电流互感器电流（标称电流：5A）。
▲电 压：发电机三相PT电压（标称电压100V），三相电压正相序接入。
电网A、B相PT电压（标称电压100V）。
▲并网识别：发电机出口断路器常开辅助接点：常开接点。（并网运行的发电机可以不接）
3. 控制器输出：可控硅触发脉冲信号，直接控制可控硅管或可控硅模块。
4. 环境温度: -10°C～＋50°C 海拔：2500米以下地区
5．外型尺寸：控制器（高）146 mm×（宽）308 mm×（深）260mm
6. 开孔尺寸：（高）124 mm×（宽）264 mm
主要功能：
1、“恒功率因数运行”：并网后自动按设定的功率因数值运行；
2、“单机运行”：发电机电压自动恒定功能；
3、“并机运行”：通过设置可实现该功能，适合几台发电机组成孤立小电网运行；
4、并网跳闸时电压自动恢复恒定功能，防止过电压；
5、自动识别停机过程并进行可调整的灭磁控制；
6、并网运行时可以不接“并网识别信号”（断路器常开辅助接点）。
7、具有低电压起励功能，外起励电源将发电机电压提升至900V（1500V）即可自动升压运行。
