GLB-3006进线备自投装置
针对我国目前 35KV 及以下电压等级的工矿企业,民用建筑配电中双电源进线备用电源自动投入设计的需求,我公司推出了 微机进线备自投装置(以下简称装置),其主要功能为:当工作电源因故障或其它原因被断开后,能迅速地将备用电源或其它正常工作的电源投入工作,使工作电源被断开的用户不至于停电的一种自动装置。采用高性能的微处理器,运用数字处理和控制技术,实现备自投设计的小型化,智能化。
a.进线备自投
b.备自投自恢复
c.互为备自投
d.备自投负载管理
e.备自投充电保护
1) 加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上也可集中组屏安装运行。
2) 集成电路全部采用工业品或军品,使得装置有很高的稳定性和可靠性。
3) 采用32位高速数字处理芯片(STM),数据运算、逻辑处理和信息存储能力强,可靠性高,运行速度快。
4) 采用14位高精度A/D数据采集芯片,数据采集每周波24点,并采用频率自动跟踪技术,保证了很高的采样精度和保护计算精度。
5) 高可靠的电磁兼容设计,电路板采用表面贴装技术以及多层板工艺,选用快速瞬变电压抑制器件,使装置具有很强的电磁兼容能力。
6) 采用图形液晶,全中文显示菜单式人机交互;可实时显示各种运行状态及数据,信息详细直观,操作、调试方便。
7) 可独立整定8套保护定值,定值区切换安全方便。
8) 大容量的信息记录:可保存最多250个最近发生的历史报告,可带动作参数,掉电保持,便于事故分析。
9) 通信规约采用MODBUS规约,设有RS-485通信接口,组网经济、方便,可直接与微机监控或保护管理机联网通信。
10) 保护出口方式可以按照保护配置,出口设置方便灵活。
11) 采样选用电流型变送器,采样精度高,抗干扰能力强。
外观及尺寸

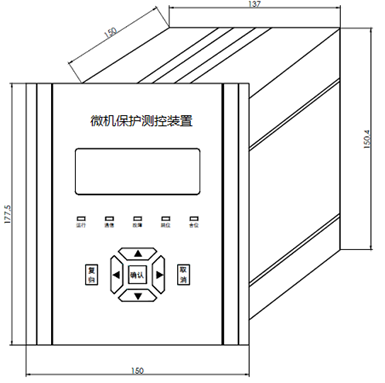

装置的外形尺寸如图2-1所示,装置的安装开孔尺寸如图2-2所示:
图2-1 外形尺寸
