GLB-主变后备保护装置
主要适用于35kV及以下电压等级的电动机保护,保护测控功能配置如下。
功能名称 | 装置 | |
保护功能 | 电流I、II、III、IV段保护 | √ |
零流I、II、III段保护 | √ | |
零压I、II段保护 | √ | |
过电压保护 | √ | |
超温跳闸、超温告警保护 | √ | |
重瓦斯、轻瓦斯保护 | √ | |
测量功能 | I ,U,P,Q,COS,F等 | √ |
远动功能 | 遥信 开关刀闸状态遥信,保护动作遥信 定值远传和修改,遥控 | √ |
通信接口 | RS485 Modbus Rtu | √ |
TCP/IP Modbus | 选配 |
外观及尺寸

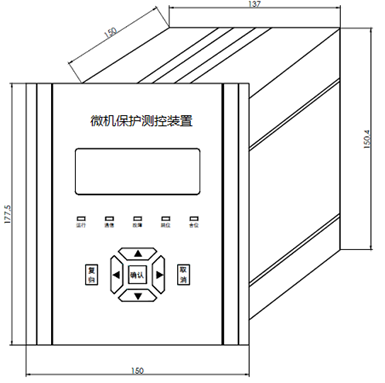

装置的外形尺寸如图2-1所示,装置的安装开孔尺寸如图2-2所示:
图2-1 外形尺寸
