GLB-3011电动机保护装置
主要适用于35kV及以下电压等级的电动机保护,保护测控功能配置如下。
功能名称 | 装置 | |
保护功能 | 电流速断保护 | √ |
限时电流速断保护 | √ | |
过电流保护 | √ | |
过负荷告警、跳闸保护 | √ | |
反时限过电流保护 | √ | |
零序电流跳闸、报警保护 | √ | |
零序电压告警保护 | √ | |
低电压、过电压保护 | √ | |
失压保护 | √ | |
启动超时,启动过流保护 | ||
联锁告警、跳闸保护 | √ | |
测量功能 | I ,U,P,Q,COS,F等 | √ |
远动功能 | 遥信 开关刀闸状态遥信,保护动作遥信 定值远传和修改,遥控 | √ |
通信接口 | RS485 Modbus Rtu | √ |
TCP/IP Modbus | 选配 |
外观及尺寸
装置的外形尺寸如图2-1所示,装置的安装开孔尺寸如图2-2所示:

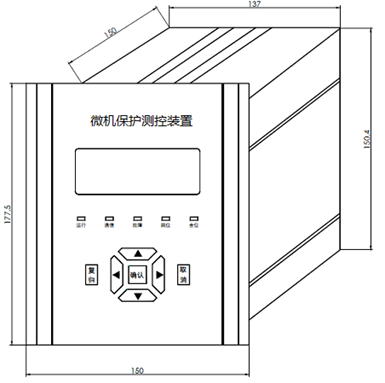

图2-1 外形尺寸
