GLZD系列机组一体化控制屏

发布时间:2023-05-19人气:596

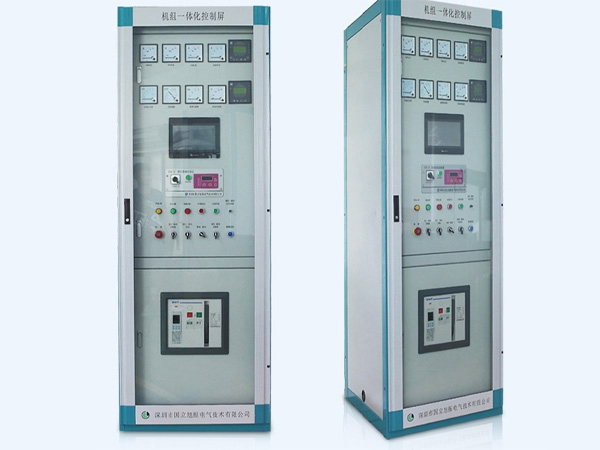

机组一体化控制屏


适用范围

机组一体化控制屏将水轮机调速、发电机励磁、同期并网、综合保护、断路器一次部分、水位测量、电机二次测量回路及操作等功能模块集成在本柜上,用户将原来旧控制屏拆除,换成全新的一体化控制屏,系统投入运行后,可以达到少人值班或无人值守。一台机组配置一面屏柜,简单、方便、集成度高。该产品主要用于额定电压400V、单机容量1000KW及以下水轮发电机组。

屏体尺寸:2200*800*800

主要功能及特点

1、自检符合安全后开启发电运行流程;

2、 恒水位运行:根据水位自动开机、关机,自动调节机组有功功率;自动调节无功功率;

3. 机组启动后自动启动励磁,起励后能自动跟踪电网电压;带载运行时可三种励磁方式运行:恒功率因数、恒 压、恒励运行;空载V/F给定特性,可长期低速待机,保证励磁电流不过会大;并网恒功率因数运行功能,使无论加 减负载,都无需人工调节励磁;甩负荷自动稳压功能,带载跳闸时,无需人工调节励磁.

4 .检测频率、电压、角度符合标准的高精度、无冲击、快速捕捉第一次合适并网机会自动同期并网,并网后自动按 设定的功率因数值运行;

5.八路温度巡检报警保护;

6 .机组转速控制、飞逸保护、电流速断保护、电流过流反限保护、逆功率保护、过负载保护、最小功率保护;

7 .欠压保护、过压保护、低频保护、过频保护、断路器故障保护;

8. 自动识别停机过程并逬行灭磁控制;制动刹车控制、关闸阀控制;

9. 当日,当月,累计对有功电度计量、无功电度计量;

10 ,故障记录;运行时间累计、每十分钟对所有发电参数自动抄表记录并永久保存;

11 .自动化屏设计适合水电站的六种运行调功方式的选择;

12 .系统对电网和机组的频率.电压、相位逬行交流采样测量 ,在达到一定的并网条件时才能逬行并网。

13 .本自动化采用很好防雷措施,非直击雷除外的雷电与浪涌严重时对本系统造成伤害降到最低,不会造成致命伤害。

14 ,设计与原控制屏用开关转换互为备用的双发电控制,以备应急发电使用.

15 .对电站的工作人员素质要求不高,自动化控制屏结构简单"傻瓜化设计”,模块化集成,日后易于维修,换个核心模块用插拔式,类似换个手机电池那么简单.

16 .本自动化屏额外可扩展选配冷却水、气压、油位、自动刹车、自动开关总阀、主变控制降损耗等电站实用的功能・

17 .远程计算机集中监控及手机远程控制功能。
