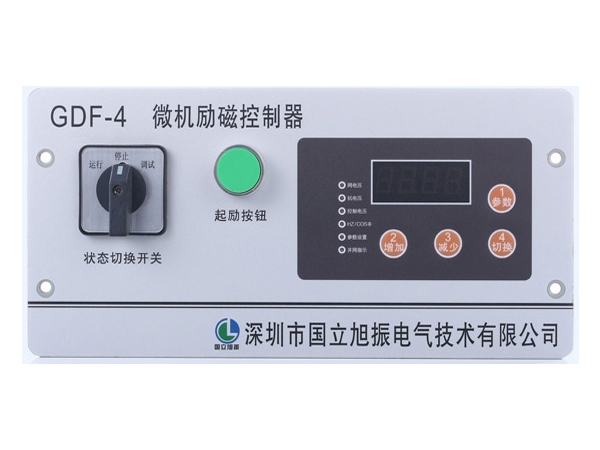

GDF-4微机励磁控制器

发布时间:2023-04-23人气:415

2014 版的 GDF-4 励磁控制器是现时国内最先进的发电机智能励磁控制器之一,可以做到“随心所欲”无人值守运行。

主要特别功能: 1、励磁控制回路调试功能; 2、电压自动恢复功能,防止过电压; 3、自动识别停机过程并进行可调整的灭磁控制; 4、发电机电压恒定功能 5、“独立小电网运行”功能,通过软件设置可实现该功能,适合工厂自行组合小电网的柴油发电机组并列运行。 6、50HZ 或 60HZ 运行频率适应功能。 7、防止发电机过电流功能;

 二、技术参数

1. 适用范围:

 ▲GDF-4 适用于励磁变压器接法为 Y/Y-12、△/Y-11(或 Y/Y0-12 三相零式整流电路)等励磁系统。

 ▲整流主电路的接线形式为:三相半控桥可控硅共阴极全波整流电路或三相零式整流电路

2. 输入信号:

 ▲电 流: 串发电机定子 C 相电流互感器,额定电流:5A。

▲电 压: 发电机三相四线电压 400V/230V,三相电压正相序接入。电网线电压 A、B 相 400V。

 ▲并网识别: 发电机出口断路器的辅助接点:常开接点。

 3. 控制器输出: 弟 2 页

 ▲共阴极的三相可控硅触发脉冲信号。

 ▲起励输出电压+、-极直流起励电压。

4. 环境温度: -10°C~+50°C 海拔:2500 米以下地区

5.外型尺寸:控制器(高)146 mm×(宽)260 mm×(深)240mm 6. 开孔尺寸:(长)262 mm×(高)122 mm 见外形图(GDF 系列全部相同)
